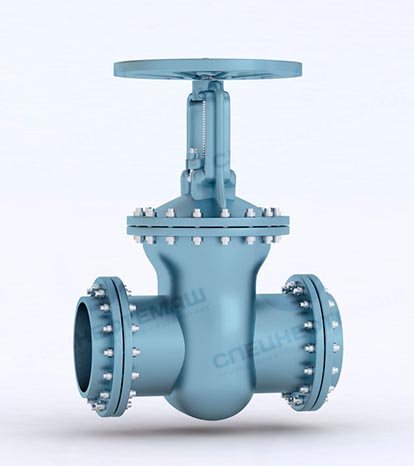

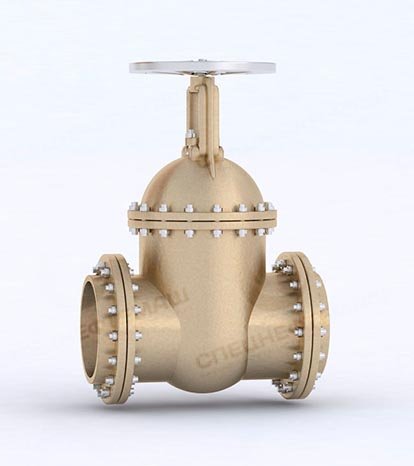

31С932НЖ задвижка стальная клиновая двухдисковая с выдвижным шпинделем


сталь
фланцевое
электропривод
425 °C
сальниковая набивка
А, В
паронит
вода, пар, жидкие и газообразные неагрессивные нефтепродукты
Задвижка стальная 31с932нж предназначена для использования на трубопроводе в качестве запорного устройства.
Направление подачи среды на задвижку – любое. Монтажное положение на трубопроводе – любое, при котором управляющий орган задвижки располагается не ниже продольной оси задвижки.
В процессе вращения управляющего органа запускается резьбовая втулка, преобразовывающая вращение в поступательное движение шпинделя с дисками или клином, после чего задвижка открывается или закрывается. Рабочее положение запорного органа – полностью открыт или полностью закрыт. Нельзя использовать промежуточные значения положения дисков или клина для регулирования расхода среды.
Технические характеристики
- Таблица-фигура: 31с932нж
- Номер чертежа: ЗКЛПЭ3-40
- Присоединение к трубопроводу: фланцевое по ГОСТ 12815
- Температура рабочей среды: до +425 °С
- Герметичность в затворе: класс "А" и класс "B" по ГОСТ 9544
- Материал корпуса: сталь 25Л
- Условия эксплуатации ГОСТ 15150-69: У1
- Направление подачи среды: любое
- Установочное положение: на горизонтальном участке трубопровода приводом вверх
При других положениях клапана необходимо предусмотреть специальные крепления для привода, клапана и участка трубопровода для исключения воздействия дополнительных нагрузок.
Купить задвижки можно в ООО НПО Спецнефтемаш. Мы предлагаем высокое качество, низкие цены, а также доставку в Белогорск и другие регионы России.
Габаритные и присоединительные размеры задвижек 31с932нж
DN | L | H | K | Масса |
80 | 310 | 1050 | 450 | 89 |
100 | 350 | 1095 | 590 | 145 |
150 | 450 | 1235 | 209 |
